视频信号接口VGA、DVI、HDMI的区别

2019-06-21 16:34 发布

一、关于VGA、DVI、HDMI的几点误解

误解一： HDMI是高清，VGA不是。

这三者不是等同关系，HDMI和VGA均是是信号传输方式，而高清是指一种视频分辨率。HDMI支持高清，VGA也同样支持。HDMI目前最高支持3840*2160分辨率和50FPS，60fps帧率的高清格式，VGA支持从640*480一直到高达2560*1600的各种分辨率，但VGA极容易受其它信号干扰，所以高清分辨率显得有点虚，为了避免画面受干扰，在1920*1080P分辨率以下，可以使用VGA接口。

误解二：HDMI带宽高，VGA带宽低。所以HDMI比VGA好。

HDMI的带宽是数字信号带宽，VGA是模拟信号带宽，这是两种不同技术的传输方式。如果要比较的话，可以在传输同样的分辨率的情况下进行比较，比如高清，HDMI需要2.2GHz带宽，而VGA仅仅需要172MHz带宽。但是带宽高并不等于HDMI传输了更多的视频信号，这仅仅是因为传输技术的不同而已。

误解三：HDMI信号不需要数模转换，没有信号损失；VGA信号需要数模转换，信号损失大。　

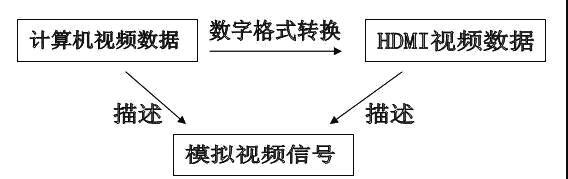

HDMI虽然不需要数字模拟转换，但是还是要经过数字对数字的转换。无论它是怎么样的转换过程，转换成什么，终究是对模拟电信号的描述。他们的关系如下图：

数字信号描述的信号是由一个个点组成的，在信号的变化中是不连贯的，而模拟信号的变化是一个连续的曲线，所以模拟信号的给人的真实感更好。当数字信号转换至模

null

拟信号的时候，直接出来的也是一个个的点（数字信号的采样点），而没有描述的部分会由转换程序自动生成（类似与3D的抗锯齿技术）以形成连续的模拟信号波形。模拟信号转换至数字信号的时候，连续的模拟信号转换为描述一个个点的数字信号，信号变得不完整。从这个过程看，数字信号转换为模拟信号是有增强而不是有损失，而模拟信号转换到数字信号才会有损失。

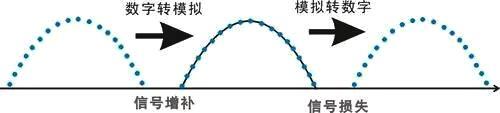

而在VGA传输过程中，VGA转LVDS驱动液晶面板的信号损失可以忽略，因为在前后端数字采样率相同的情况下，这些损失的信号本来就是（将数字信号转换为模拟信号的时候）程序自动填补的部分，不是数字信号源原本信号的损失。如图：

null

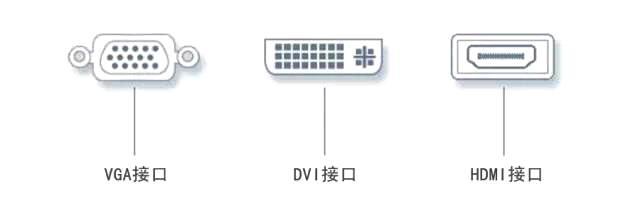

二、VGA、DVI、HDMI特点

null

VGA

VGA（Video Graphics Array）还有一个名称叫D-Sub。是模拟信号，只能传输视频信号，VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影，另外VGA只能传输

VGA支持在640×480的较高分辨率下同时显示16种色彩或256种灰度，同时在320×240分辨率下可以同时显示256种颜色。

特别

1、是模拟信号的传输，随着显示器的分辨率越高画面就会越模糊。一般模拟信号在超过1280×1024分辨率以上的情况下就会出现明显的误差。

2、因为是模拟信息，信号极其容易受干扰。

3、不能传达音频。

4、一般不加放大器和转换器在30米左右，加放大器和放大转换器可以到150米。

DVI

DVI即数字视频接口，是一种高速传输数字信号的技术，不再经过数模转化。DVI接口有多种规范，常见的有DVI-A、DVI-D和DVI-I。DVI视频传输避免了模拟视频信号传输过程中发送端（一般为显卡）的数模转换和接收端（一般为LCD显示器）的模数转换过程，同时也避免了模拟信号传输过程中的噪声干扰的问题，因此图像无损失。

特点：

1、数字信号，避免了模/数转换过程，信号没有衰减，色彩更

纯净、逼真。

2、只传送视频信号，不传送音频信号。

3、支持多种格式，包括1920*1080全部高清格式。

4、一般传输15米左右。

HDMI

高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。

HDMI2.0b特点

1.支持（HDR）高动态范围视频传输

2.高达18Gbps宽带

3.分辨率增至4K，3840*2160分辨率和50FPS，60fps帧率。
