调色师的武器-达芬奇调色系统硬件详解

2018-06-19 10:15 发布

幕后 | 后期分享

作为一个调色师,调色系统就好比你手中的武器,要想胜利就需要把武器的作用发挥到最大,想要发挥到最大的功能,你必须深入对它进行了解,今天笔者就和你一起来了解一下目前我们应用最广泛的达芬奇调色系统(以下文中称“ 达芬奇” )的详细构成!




操作系统平台

达芬奇软件可以安装在Linux、MAC和Windows三个系统上。

LINUX系统

Linux是一套可以免费使用和自由传播的类Unix操作系统,诞生于1991年。时至今日,仍然有不少高端后期软件都依赖于Linux操作系统,例如Autodesk Flame、Autodesk Smoke及SGO Mistika等。基于Linux系统的达芬奇一般是成套销售的,也就是BMD公司按照用户需求提供一揽子软硬件产品,费用往往达几十万甚至上百万元。因此,对于个人和小型公司而言,难以承受如此之高的费用,更适合购买或者自己组装基于Mac或Windows系统的调色系统。


MAC 系统

Mac的全称是“Macintosh”,也称“麦金塔电脑”或者“苹果电脑”,是苹果公司自1984年起研发销售的个人消费型计算机。目前Mac的型号非常之多:iMac、Mac mini、Macbook Air、Macbook Pro、Macbook、Mac Pro等。不过不管型号如何变化,这些苹果电脑使用的都是Mac OS操作系统,最新的Mac系统叫做Mac OS X。Mac系统在影视后期领域扮演着重要角色,这得益于苹果公司对影视专业领域的重视。苹果公司开发的FinalCUT Studio系列产品包括剪辑、合成、调色、转码等工具,在影视行业中得到广泛使用。苹果公司研发的ProRes编码在剪辑、调色和归档领域的作用也是举足轻重。不过,随着近几年苹果公司的战略调整,Final CUT Studio系列已经被改组。2011年,剪辑软件Final CUT Pro7进化为Final CUT X,用于调色的Apple Color停止开发。这种调整也改变了不少团队的工作流程。原先剪辑调色的搭配是Final CUT Pro 7 + Apple Color,如今则是Final CUT X + DaVinci Resolve。达芬奇软件在剪辑功能的开发上对Final CUT X有不少借鉴,达芬奇12与Final CUT X的套底流程也是非常顺畅的。


WINDOWS 系统

按照BMD公司的营销策略,DaVinciResolve被移植到Windows平台上,这样可以覆盖更大的用户群体。在笔者从事达芬奇教学这三年来,收到大量关于达芬奇调色的问题。其中使用Windows平台的达芬奇用户的问题是最多的。Mac版的达芬奇用户的问题通常是软件使用问题,而Windows版的达芬奇用户问的最多的却是安装问题、闪退问题、渲染失败问题等等。造成这种现象的原因是复杂的。一方面,Mac系统、Linux系统和Unix系统之间有着千丝万缕的关系,所以达芬奇软件从Linux系统向Mac系统上移植就比较容易,从Linux系统向Windows系统移植就困难一些,当然这不是绝对的。另一方面,也是最根本的原因在于用户的Windows电脑绝大多数是DIY的,硬件配置天差地别,安装的Windows版本也各不相同。这就导致有相当数量的Windows电脑上不能完美运行达芬奇软件。有鉴于此,在接下来的章节中,笔者将花一定的篇幅来介绍达芬奇的硬件和软件等知识。


达芬奇硬件

达芬奇不是一个调色软件而是一整套系统。一套完整的达芬奇系统除了软件之外还应该包括一台主机、一个磁盘阵列、一台显示器、一台监视器(甚至一台电影放映机)、一台示波器、一个调色台以及一个专业的调色环境。


主机

对于主机平台我们一般选择这几种类型,苹果工作站、品牌机工作站(HP、  DELL、Lenovo等)、DIY工作站(WINDOWS、MAC平台等),达芬奇调色对硬件的要求是比较高的,硬件主要包括CPU、内存、显卡和硬盘等等。


CPU

对于CPU而言,自然是核心数量越多优势越大,对于R3d素材而言,当没有安装Red Rocket加速卡的时候,系统将主要依赖CPU对其解码。许多专业的达芬奇平台都会选用Intel至强处理器。


内存

内存方面也是越大越好,对于达芬奇12而言,推荐使用16G内存及以上。64位系统能够使用更多的内存,所以如果你安装的是32位的Windows系统,必须升级到64位。


显卡

达芬奇对显卡的要求是重中之重,必须能够满足并行运算(CUDA或者OpenCL)功能。较早的达芬奇版本推荐使用NVIDIA显卡,但是也可以在某些AMD(Ati)显卡上运行。达芬奇12支持NVIDIA、AMD和Intel显卡。所谓Intel显卡就是核心显卡(板载显卡)。这标志着达芬奇12对硬件的要求逐渐放宽了。但是,仍然有一定数量的Windows组装机、iMac和笔记本不能运行达芬奇,或者即使能打开也是闪退。主要的原因就是因为显卡性能不达标。

粗浅地说,显卡性能主要看两方面:并行运算核心数量和显存。N卡的CUDA核心数可以在官网查询。例如GeForce GT 330M显卡的CUDA数量只有48个,而QUADRO K5000显卡的CUDA数量多达1536个。显存则能够保证处理更高分辨率的素材和更复杂的纹理。

达芬奇调色对硬盘的要求也比较高,这主要是因为调色主要处理的是品质很高的Raw文件或者dpx文件,这些文件的码流很高,对硬盘带来的压力很大,所以必须要求使用高速硬盘。即使是处理普通的视频文件也会面临压力,因为这两年来,很多摄影机和单反相机都可以拍摄4K视频了,分辨率的提升带来了码流的提升。固态硬盘可以应对这种需求,不过固态硬盘的价格仍然较高。

综上可知,达芬奇调色对主机性能的要求是全方位的,在选购的时候要慎之又慎。




显示器VS监视器

使用达芬奇调色的时候,显示器中画面的颜色和监视器中的颜色往往不同。许多初学者不知道这一点,甚至不知道还有监视器这么回事儿!专业的调色师当然需要专业的监看设备,那就是监视器,一种更加高级的显示设备,可以保证你看到精准的颜色信息。虽然播放平台的颜色标准各不相同会造成播放的时候颜色有差异,但是总要有标准存在。就像砝码的重量在南极和赤道是不同的,但是质量是相同的。


显示器

目前液晶显示器大行其道,所以达芬奇调色所使用的显示器几乎都是液晶的。达芬奇软件对显示器分辨率的要求较高,一般要满足1920X1080及以上。否则会造成界面显示不全或者检视器画面太小。达芬奇12在这一点上有所改进,一些面板可以自由调节位置,但是在低分辨率的屏幕上显示仍然是捉襟见肘。

液晶显示器的售价较为低廉,这是因为其各项指标没有那么严格,离专业监视器还有距离。不同品牌的显示器的颜色参数往往由厂家自行控制,所以为了销售的便利,厂商在校准的时候往往会加大对比度、饱和度以及锐度等,甚至会故意偏向某种颜色(例如品红,这会带来更粉嫩的肤色)。这种现象在液晶电视领域尤其多见。当然,显示器或电视机都会提供一些可选的颜色模式和调整参数。即使这样,这些显示器还是不能够用作颜色监看设备,因为在没有校准之前,就看不到标准的颜色。

在绝大多数情况下,显示器只是显示达芬奇的软件界面,很少用它作为显示颜色的标准设备。调色师经常使用的颜色标准有两个,一个是高清电视的Rec.709标准,另一个是数字电影的DCI标准。可惜,很多显示器上根本看不到这两个标准的颜色,因为显示器要么没有经过校准,要么自身颜色有先天缺陷,根本校不准。

一些专业的显示器拥有更大的色域,更标准的颜色模式,甚至可以达到DCI-P3的色域,当然其售价更高,甚至可以当做监视器使用。


监视器

专业监视器是你评估图像最主要的工具。监视器也可能是你所拥有的设备中最重要也是最贵的一台。这取决于你操作的需求,多大的监视器,你就要花多少钱。显示技术的发展速度几乎疯狂,所以很难说半年后的配置应该如何。不过在你选择不同的监视方案的时候,要记住如下几个要点:

►对比度——对于调色工作来说,这是最为重要的因素之一。如果你的监视器不具有足够的对比度范围来显示黑和白,那么你很难通过它对你的图像得到正确的评估。前些年CRT监视器之所以能够持续处于统治地位,就得益于其相当高的对比度,(在恰当的观看环境下)可以显示丰富的深黑和纯白。假如你正在挑选一台经过校准的监视器,发现其显示的黑看起来发灰,那么应该放弃它另作选择。目前最流行的则是液晶监视器,因为经过技术的不断进步,液晶监视器在各项指标上都得以提升甚至超越了CRT显示设备。

►色彩精度——不管选择哪种监视器,它都应该支持NTSC、PAL或HD视频图像的全色域显示。对于CRT监视器来说,显像管上的磷光质涂层决定了它的色域显示能力。更为贵重的监视器趋向于使用SMPTE-C标准。在日本,PAL和NTSC监视器使用EBU(欧洲广播联盟)标准。然而,大多数专业高端监视器同时支持PAL和NTSC色域。而高清监视器遵循ITU-R BT.709标准,尽管许多基于CRT的高清监视器仍使用SMPTE-C标准磷光质涂层,但监视器的处理电路使其色彩空间符合标准。

►分辨率——在调色时,通过分辨率足够高的图像可以看到更多的细节。大多数高端CRT监视器宣称具有800到1000线的分辨率。其他数字显示技术,决定于屏幕的构造和所采用的芯片,拥有固定的分辨率。对于液晶监视器来说,目前已经拥有高达4K的分辨率。

►可调节能力——要确保监视器具有足够的菜单设置和手动调节能力,可以实现针对显示环境的校准。至少应该具有消磁(CRT显示器)、蓝通道(校准用)、下部扫描(查看运动安全范围)和亮度、色度、相位、对比度调节功能(校准用),以及用户可选色温(D65和D93可选)、黑电平设置、复合程度(模拟监视器设置)。

►尺寸——这是影响监视器价格的最主要因素。理想的是监视器足够大,使坐在你背后的客户,也能舒适地看清画面。一般而言,尺寸越大的监视器越昂贵。

►接口兼容性——要确保你购买的监视器能够支持(或升级到)你的视频接口最高质量的视频信号输出。

另一个选择是,在你的调色间中装配一台高档投影仪,目前来说,这仍是一个更为昂贵的选择。投影仪的好处是具有超大的图像显示,而恰当设置的高端监视器具有非常高的对比度。不过要预先警告你,在家庭影院发烧级和数字影院放映级投影仪之间的价格和品质具有巨大的差别。

如前所述,一些调色师尝试使用两个显示装置,用一个较小的便宜的监视器作为色彩评估显示,而较大的显示器供客户能更为舒适地观看。此种做法的关键是要确保所有显示被校准以保持一致,并且此精确校准可以被持续保持。

另一个可供选择的是,故意额外设置一台低质量的显示器。这样可以查看你所调色的节目在普通电视上显示的效果。一些调色师也喜欢使用一台小尺寸的显示器,用来观看图像的黑白版本。这有助于评估图像的对比度。由于图像没有色彩,所以客户们不会更多地注意它。


I/O卡

许多初学达芬奇的人会问自己有两个显示器,怎样实现一边显示软件界面,一边满屏显示所调的画面。就目前而言,仅靠显卡是不能够实现的。因为官方对达芬奇进行了一些限制,如果不使用I/O卡的话,达芬奇是不能实现在第二屏幕显示满屏的画面的。所以,要想实现独立的画面监看,需要使用I/O卡。

I/O卡分为内置和外置两种,内置的I/O卡插在主板上。BMD出品的Decklink系列I/O卡即是此类。如图:1- 所示。



图:1-Decklink系列I/O卡

外置的I/O卡通常是盒状的,通过USB或雷电连接。如图:2- 所示的就是BMD出品的UltraStudio外置I/O卡,该卡通过雷电线连接到苹果台式机或笔记本上。


图:2-UltraStudio外置I/O卡


硬件示波器

在使用达芬奇调色的时候,不管是调电影、电视还是网络作品,通常都需要一台硬件示波器帮你来评估画面。尤其是为电视台提供的影像作品还需要符合广播标准。达芬奇软件带有软件示波器,这个示波器只是提供一个波形的大致显示,对于一般性的调整是有用的,但是其精确性和实时性都不如硬件示波器。然而,外置硬件示波器仍然具有广泛的应用。因为外置硬件示波器拥有更多种类的波形以及更多的设置选项。总的来说,在你的调色工作间中拥有一台硬件示波器是个很好的主意。


存储

在计算机发展的初期,大容量硬盘的价格居高不下,数据的存储速度与安全性都得不到改善。因此磁盘阵列RAID技术被开发出来,磁盘阵列技术是由一个硬盘控制器来控制多个硬盘的相互连接,使多个硬盘的读写同步,减少错误,增加效率和可靠度的技术。其后,磁盘阵列技术得到了广泛应用,数据存取进入了更快速、更安全、更廉价的新时代。

作为影视工作者,和磁盘阵列打交道是我们的日常之一。达芬奇调色的过程中也会经常使用磁盘阵列,因为在Raw+4K的时代,数据是海量的,一块1T的硬盘可能只存放了几十分钟的素材就满了。

你可以在主机内部组RAID,也可以使用外置的磁盘阵列盒。外置的磁盘阵列接口主要是光纤(FC)、SAS、ISCSI、USB、eSATA和雷电等。USB2.0的速度已经很难满足达芬奇调色的需求,所以推荐使用更快的USB3.0、USB Type-C或者雷电接口。随着技术的发展,可能还有新的接口出现。


调色台

调色基本可以被认为是影视后期流程中的最后环节,工作周期通常非常紧张,即使是一部150分钟的电影所给的调色时间也不过一两个月。对于一些广告片和真人秀来说,往往只给几小时的时间来工作。调色团队为了改进自己的工作流程,自然需要更方便更快捷的控制设备——调色台。因为调色台控制按钮安排在你双手自然放置的位置,所以双手操作可以左右开弓,你可同时调整暗部、中间调和亮部,也可以快速完成窗口调整和抠像操作。

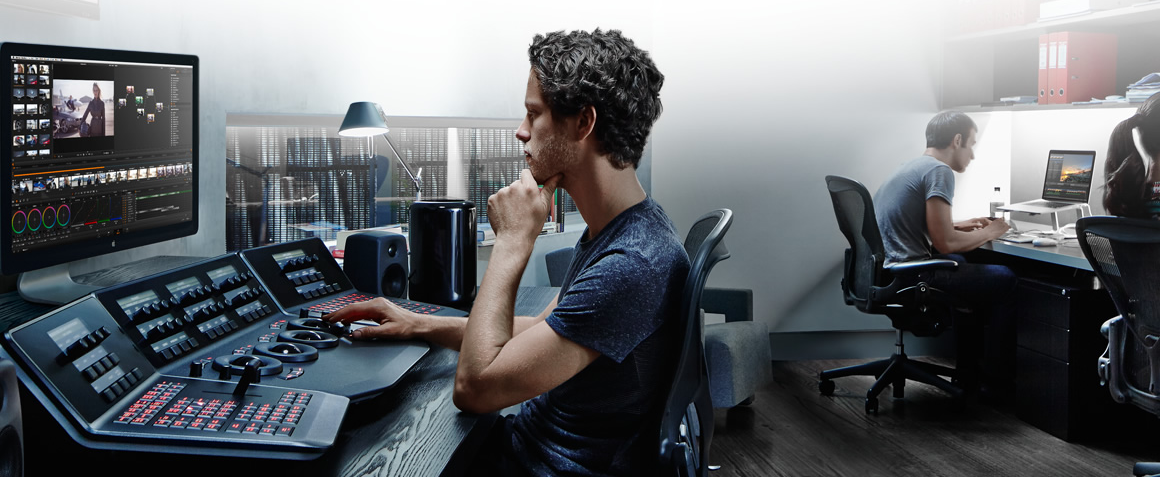

达芬奇原厂调色台


图:1- 达芬奇原厂调色台

原厂调色台被官方称为DaVinci调色台,设计科学,做工精良,手感优秀,售价高昂。其按键的背光颜色可以自定义,38个旋钮的命令名称都会对应显示在液晶显示屏上,这保证了你在进行常用调色的时候根本不用进行菜单翻页操作。DaVinci调色台还带有完整的时间线/录放机导航工具。通过简单地按下按键就可以调取所有的调色记忆和画廊静帧。达芬奇原厂调色台的布局如图1- 所示。


①参考键与T形推杆

调色师可以时常抓取或播放静帧来比较画廊中的各种调色方案。DaVinci Resolve调色台设有专门的记忆键,可以快速保存和加载静帧。您还能使用T型推杆比较素材加载静帧前后的区别。

②轨迹球区域

轨迹球可以提供对Lift、Gamma、Gain和Offset的RGB色彩平衡的控制,控制环可以调整相应的主增益。最右侧的轨迹球还可以作为光标用来选色或者控制窗口的大小、位置和方向。另外,只需按下一个按钮就可以切换轨迹球控制,在Log色轮模式下工作,为暗部、中间调和亮部进行调色。

③滑动式键盘

需要录入片段元数据、文件名、节点信息或在标记添加备注时可将键盘拉出。不需要键盘时,可将其推入调色台收起。

④导航控制

慢速/快进旋钮和导航控制键让你完全控制项目时间线和外接录放机。

⑤背光按键

你可以根据自己的情绪和口味自定义按键背光的色彩与强度,这在暗室调色中尤其重要。

⑥多功能旋钮

旋钮可以精细地调整参数,并且通过轻轻地按下旋钮即可把参数设为默认。

⑦高分辨率LCD显示屏

5个超亮全彩色显示屏可显示多达32个多功能旋钮以及30个多功能键的菜单和提示。菜单可自动更新,显示每个功能最快捷和最常用的按钮,您无需费时在菜单中层层查找。

另外,使用调色台单独摄影机的RAW参数。您可从调色台直接获得GPU解拜耳控制,从而调整曝光值、对比度、Lift、增益、色温、色调、亮部和暗部恢复、饱和度、颜色增强以及中间调等细节。调节摄影机RAW文件从未如此简单快捷。




第三方调色台


更为经济的调色平台方案是使用第三方调色台。达芬奇支持多种第三方调色台,调色台可以让你把主要精力放在监视器上而不是软件界面上。下面来介绍几款达芬奇支持的第三方调色台。

主要厂家有英国Tangent公司,其建立于1991年,致力于调色台(控制面板)的研发。Tangent公司推出的Tangent Devices Wave™和Tangent Devices Element™及Tangent Ripple™都适用于达芬奇软件。Wave调色台采用的是一体化设计,如图1- 所示。Wave调色台通过USB连接线连接到电脑上,不需要安装驱动即可运行。配合达芬奇使用的Wave调色台功能比较全面,但做工较为粗糙 ,手感一般。另外方形的设计占据了较大的桌面空间,会带来键盘鼠标放置的不便。



图:1- Tangent Devices Wave调色台

Element调色台采用的是分体式设计,分为element-Bt(按钮)、element-Kb(旋钮)、element-Tk(轨迹球)和element-Mf(多功能)四种控制面板,你可以按需购买。如图1- 所示。Wave调色台通过USB连接线连接到电脑上,当多个调色台共同连接的时候可能需要USB HUB控制器。Element调色台做工精细,手感优良,功能全面,价格适中,是目前被专业公司广泛采用的调色台之一。但遗憾的是element-Mf(多功能)控制面板上的轨迹球不能作为Offset功能使用。


2015年9月份,Tangent公司在IBC2015展会上展示了Ripple调色台,目前已上市销售。这款调色台设计非常紧凑,拥有三组轨迹球和拨盘,每组轨迹球区域都有独立的复位按键。另外还有两个可编程的A、B按键。市场售价约合人民币3500元,是一款经济型调色台,并且拥有较好的便携性。Ripple调色台的工程机如图1- 所示,正式发售的真机可能略有不同。


Avid公司出品的Avid Artist Color™调色台除了支持Avid Media Composer软件之外也支持达芬奇软件。如图1- 所示。Avid Artist Color™调色台的做工和手感都不错,但这款调色台是通过以太网端口连接的,如果你要连接到没有网口的电脑上还需要USB转以太网的转换器。另外,该款调色台还需要安装驱动才能运行。


建立于1979年的JLCooper Electronics公司出品的JL Cooper Eclipse CX™调色台也支持达芬奇软件,不过该调色台在国内极少被使用。


内容由作者原创,转载请注明来源,附以原文链接

https://6pian.cn/news/1997.html
